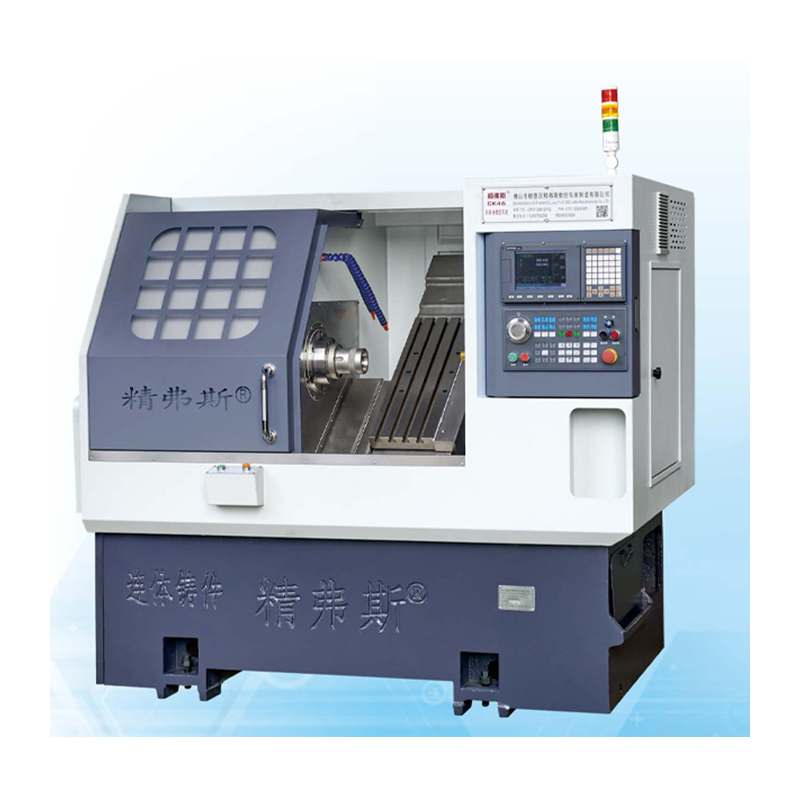

সিএনসি ঝোঁক বিছানা লেদ মেশিন

জিংফুসি® উচ্চ মানের সিএনসি ঝুঁকিপূর্ণ বিছানা লেদ মেশিনে সুবিধাজনক চিপ অপসারণ, সম্পূর্ণ ফাংশন, দুর্দান্ত পারফরম্যান্স, উচ্চ অনমনীয়তা, উচ্চ দক্ষতা এবং উচ্চ নির্ভুলতার বৈশিষ্ট্য রয়েছে। মূলত অটো অংশ, নদীর গভীরতানির্ণয় ভালভ, ছাঁচ এবং অন্যান্য শিল্পে ব্যবহৃত হয়।

মডেল:CK46

অনুসন্ধান পাঠান

পণ্যের বর্ণনা

জিংফুসি® সিএনসি ঝোঁকযুক্ত বিছানা লেদ মেশিনটি মূলত অটো অংশ, নদীর গভীরতানির্ণয় ভালভ, ছাঁচ এবং অন্যান্য শিল্পগুলিতে ব্যবহৃত হয়। এটি শ্যাফ্ট, ডিস্ক এবং অন্যান্য অংশগুলির জটিল আকার, বিভিন্ন আকার এবং উচ্চ নির্ভুলতার প্রয়োজনীয়তার সাথে ব্যাচ প্রসেসিংয়ের জন্যও উপযুক্ত। এটি স্বয়ংক্রিয়ভাবে অভ্যন্তরীণ এবং বাহ্যিক চেনাশোনা, খাঁজ, শঙ্কু, গোলাকার পৃষ্ঠতল, বিভিন্ন মেট্রিক এবং ইঞ্চি থ্রেড এবং অন্যান্য ঘূর্ণমান দেহগুলির চিপ প্রসেসিং সম্পূর্ণ করতে পারে। Ings ালাইগুলি সমস্ত রজন বালি দিয়ে তৈরি, যা বার্ধক্যজনিত চিকিত্সা করেছে এবং ভাল স্থিতিশীলতা, উচ্চ শক্তি এবং ভাল নির্ভুলতা ধরে রাখা রয়েছে।

পণ্যের বিবরণ

প্যারামিটার তালিকা

প্রকল্প		ইউনিট	সিকে 46	CK52	সিকে 76
সর্বাধিক বাঁক দৈর্ঘ্য		মিমি	350
বিছানায় সর্বাধিক টার্নিং ব্যাস		মিমি	Ø 500
স্কেটবোর্ডে সর্বাধিক টার্নিং ব্যাস		মিমি	Ø 160
বিছানা ঝোঁক		°	35 °
এক্স/জেড অক্ষের কার্যকর ভ্রমণ		মিমি	ব্যাস 1000/400
এক্স/জেড অক্ষ স্ক্রু স্পেসিফিকেশন		মিমি	32
এক্স/জেড অক্ষের রেল স্পেসিফিকেশন		মিমি	35
এক্স/জেড-অক্ষ মোটর শক্তি		কেডব্লিউ	1.3
এক্স/জেড অক্ষের সর্বাধিক দ্রুত গতিবিধি		মো/আমার	24
মেশিন সরঞ্জাম দৈর্ঘ্য x প্রস্থ x উচ্চতা		মিমি	2100x1580x1800
পুরো মেশিনের মোট ওজন		কেজি	2600
ছুরি নম্বর		ঠিক আছে	8
বর্গাকার ছুরি আকার		মিমি	20x20
বৃত্তাকার গর্ত কাটার আকার		মিমি	Ø20
মোট শক্তি		কেডব্লিউ	13	13	16
গড় বিদ্যুৎ খরচ		কেডব্লিউ / এইচ	2	2	2.5
প্রধান শ্যাফ্ট	স্পিন্ডল শেষ মুখ ফর্ম		এ 2-5	এ 2-6	এ 2 -8


	সর্বাধিক স্পিন্ডল গতি	আর/মিনিট	6000 (4500 এ সেট করা)	4200 (3500 এ সেট করা)	3200 (2500 এ সেট করা)
	স্পিন্ডল মোটর শক্তি	কেডব্লিউ	7.5	7.5	11
	স্পিন্ডল মোটরের রেটযুক্ত টর্ক	এনএম	47.8nm	47.8nm	72nm
	সর্বাধিক বার পাসিং ব্যাস	মিমি	Ø 45	Ø 51	Ø 75

মেশিন সরঞ্জাম নির্ভুলতা

মেশিনের নির্ভুলতা, জিংফাস ফ্যাক্টর স্ট্যান্ডার্ড ：
প্রধান পরীক্ষা আইটেম	স্কিম্যাটিক ডায়াগ্রাম	সনাক্তকরণ পদ্ধতি	কারখানার মান


স্পিন্ডল রেডিয়াল বীট,		বাইরের শঙ্কু রানআউট সনাক্ত করুন	0.0025


এক্স-অক্ষ পুনরাবৃত্তি অবস্থান		এক্স-অক্ষের বারবার অবস্থান সনাক্ত করুন। দ্রষ্টব্য: ঠান্ডা ইঞ্জিন এবং হট ইঞ্জিনের ত্রুটিটি অফসেট করতে প্রথমে প্রায় 50 বার পূর্বাভাস দিন এবং তারপরে পুনরাবৃত্তি অবস্থানটি সনাক্ত করুন।	0.0025


জেড-অক্ষ পুনরাবৃত্তি অবস্থান		জেড অক্ষের উপর বারবার অবস্থান সনাক্ত করুন। দ্রষ্টব্য: ঠান্ডা ইঞ্জিন এবং হট ইঞ্জিনের ত্রুটিটি অফসেট করতে প্রথমে প্রায় 50 বার পূর্বাভাস দিন এবং তারপরে পুনরাবৃত্তি অবস্থানটি সনাক্ত করুন।	0.0025


যদি গ্রাহক x/z/y অক্ষের আইএসও বা ভিডি 1 যথার্থতা পরীক্ষা করতে চান তবে এটি চুক্তিটি লেখার সময় নির্ধারিত হবে। গ্রাহককে অবশ্যই জিংফুসি কারখানার প্রাথমিক গ্রহণযোগ্যতার একই সময়ে এই আইটেমটি পরীক্ষা করতে হবে।
