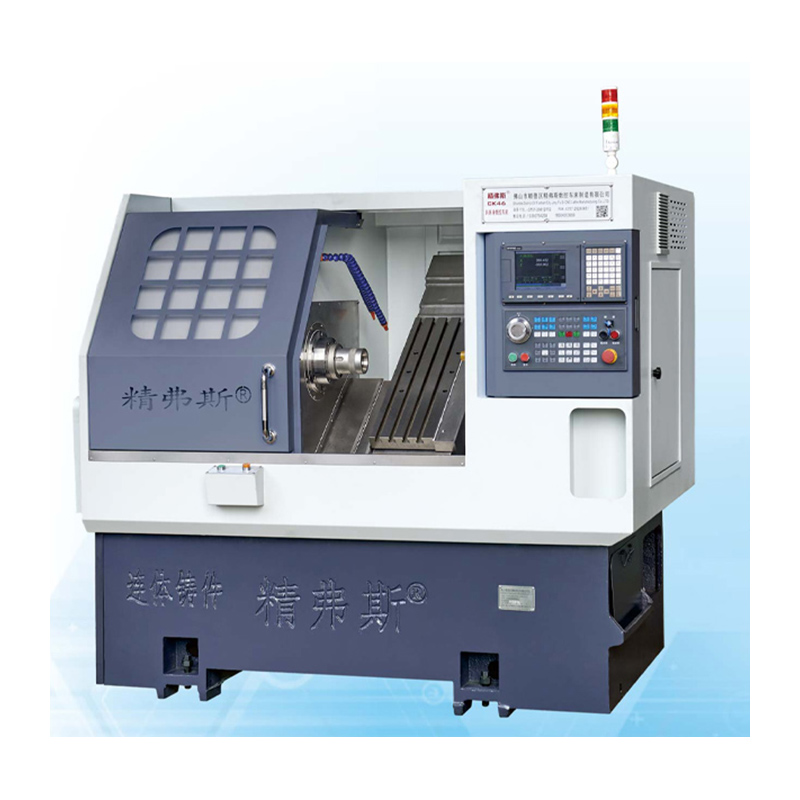

সিএনসি স্লেন্ট বিছানা ল্যাথস

জিংফুসি® সিএনসি স্লেন্ট বিছানা ল্যাথগুলিতে একটি 35 ডিগ্রি ঝোঁক বিছানা নকশার বৈশিষ্ট্যযুক্ত একটি শক্তিশালী টর্ক কাঠামোর সাথে বৈশিষ্ট্যযুক্ত, এমনকি ভারী-লোড কাটার ক্রিয়াকলাপের সময়ও ন্যূনতম বিকৃতি নিশ্চিত করে। এই ঝোঁকযুক্ত বিছানা নকশা সরলীকৃত ইনস্টলেশন, প্রতিস্থাপন এবং পরিদর্শন প্রক্রিয়াগুলিকে সহায়তা করে। উচ্চ-নির্ভুলতা বল স্ক্রু এবং স্পিন্ডলগুলির অন্তর্ভুক্তি মেশিনিং অ্যাপ্লিকেশনগুলিতে ব্যতিক্রমী নির্ভুলতা এবং পৃষ্ঠের গ্লসকে আরও গ্যারান্টি দেয়।

মডেল:CK46

অনুসন্ধান পাঠান

পণ্যের বর্ণনা

সিএনসি স্ল্যান্ট বেড ল্যাথস হ'ল মূল ভিত্তিতে জিংফুসি® সিএনসির উন্নতি এবং আপগ্রেড। উচ্চ প্রক্রিয়াকরণ কর্মক্ষমতা এবং মূল মডেলের সহজ অপারেশন উত্তরাধিকার সূত্রে, এটি সম্পূর্ণরূপে বদ্ধ ঝোঁক বিছানা নকশা এবং একটি বৃহত্তর অপারেটিং স্পেস দিয়ে তৈরি করা হয়েছে। , উচ্চতর প্রসেসিং গতি এবং সহজ সমন্বয় এবং রক্ষণাবেক্ষণ সহ যথার্থ সিএনসি মেশিন সরঞ্জাম।

পণ্যের বিবরণ

প্যারামিটার তালিকা

প্রকল্প		ইউনিট	সিকে 46	CK52	সিকে 76
সর্বাধিক বাঁক দৈর্ঘ্য		মিমি	350
বিছানায় সর্বাধিক টার্নিং ব্যাস		মিমি	Ø 500
স্কেটবোর্ডে সর্বাধিক টার্নিং ব্যাস		মিমি	Ø 160
বিছানা ঝোঁক		°	35 °
এক্স/জেড অক্ষের কার্যকর ভ্রমণ		মিমি	ব্যাস 1000/400
এক্স/জেড অক্ষ স্ক্রু স্পেসিফিকেশন		মিমি	32
এক্স/জেড অক্ষের রেল স্পেসিফিকেশন		মিমি	35
এক্স/জেড-অক্ষ মোটর শক্তি		কেডব্লিউ	1.3
এক্স/জেড অক্ষের সর্বাধিক দ্রুত গতিবিধি		মো/আমার	24
মেশিন সরঞ্জাম দৈর্ঘ্য x প্রস্থ x উচ্চতা		মিমি	2100x1580x1800
পুরো মেশিনের মোট ওজন		কেজি	2600
ছুরি নম্বর		ঠিক আছে	8
বর্গাকার ছুরি আকার		মিমি	20x20
বৃত্তাকার গর্ত কাটার আকার		মিমি	Ø20
মোট শক্তি		কেডব্লিউ	13	13	16
গড় বিদ্যুৎ খরচ		কেডব্লিউ / এইচ	2	2	2.5
প্রধান শ্যাফ্ট	স্পিন্ডল শেষ মুখ ফর্ম		এ 2-5	এ 2-6	এ 2 -8


	সর্বাধিক স্পিন্ডল গতি	আর/মিনিট	6000 (4500 এ সেট করা)	4200 (3500 এ সেট করা)	3200 (2500 এ সেট করা)
	স্পিন্ডল মোটর শক্তি	কেডব্লিউ	7.5	7.5	11
	স্পিন্ডল মোটরের রেটযুক্ত টর্ক	এনএম	47.8nm	47.8nm	72nm
	সর্বাধিক বার পাসিং ব্যাস	মিমি	Ø 45	Ø 51	Ø 75

মেশিন সরঞ্জাম নির্ভুলতা

মেশিনের নির্ভুলতা, জিংফাস ফ্যাক্টর স্ট্যান্ডার্ড ：
প্রধান পরীক্ষা আইটেম	স্কিম্যাটিক ডায়াগ্রাম	সনাক্তকরণ পদ্ধতি	কারখানার মান


স্পিন্ডল রেডিয়াল বীট,		বাইরের শঙ্কু রানআউট সনাক্ত করুন	0.0025


এক্স-অক্ষ পুনরাবৃত্তি অবস্থান		এক্স-অক্ষের বারবার অবস্থান সনাক্ত করুন। দ্রষ্টব্য: ঠান্ডা ইঞ্জিন এবং হট ইঞ্জিনের ত্রুটিটি অফসেট করতে প্রথমে প্রায় 50 বার পূর্বাভাস দিন এবং তারপরে পুনরাবৃত্তি অবস্থানটি সনাক্ত করুন।	0.0025


জেড-অক্ষ পুনরাবৃত্তি অবস্থান		জেড অক্ষের উপর বারবার অবস্থান সনাক্ত করুন। দ্রষ্টব্য: ঠান্ডা ইঞ্জিন এবং হট ইঞ্জিনের ত্রুটিটি অফসেট করতে প্রথমে প্রায় 50 বার পূর্বাভাস দিন এবং তারপরে পুনরাবৃত্তি অবস্থানটি সনাক্ত করুন।	0.0025


যদি গ্রাহক x/z/y অক্ষের আইএসও বা ভিডি 1 যথার্থতা পরীক্ষা করতে চান তবে এটি চুক্তিটি লেখার সময় নির্ধারিত হবে। গ্রাহককে অবশ্যই জিংফুসি কারখানার প্রাথমিক গ্রহণযোগ্যতার একই সময়ে এই আইটেমটি পরীক্ষা করতে হবে।
