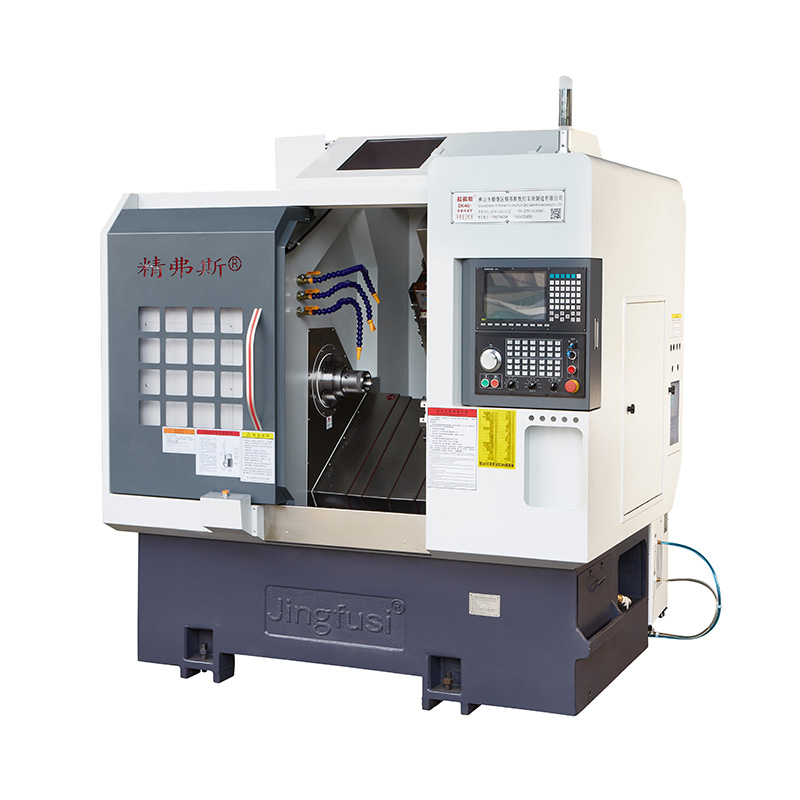

সিএনসি টার্নিং মিলিং যৌগিক মেশিনিং সেন্টার

সিএনসি টার্নিং মিলিং যৌগিক মেশিনিং সেন্টার জটিল এবং অত্যন্ত সুনির্দিষ্ট রোটারি উপাদানগুলি উত্পাদন করার জন্য আদর্শ। এটি একক সেটআপে মেশিনিং অপারেশনগুলির সংখ্যাগরিষ্ঠ, যদি না হয় তবে সংখ্যাগরিষ্ঠের সমাপ্তি সক্ষম করে। এটি কেবল নির্ভুলতার গ্যারান্টি দেয় না তবে উত্পাদনশীলতা এবং ব্যয়-কার্যকারিতাও বাড়ায়।

মডেল:CK46-4+4+Y

অনুসন্ধান পাঠান

পণ্যের বর্ণনা

সিএনসি টার্নিং মিলিং যৌগিক মেশিনিং সেন্টারের বৈশিষ্ট্য:

ন্যূনতম ক্ল্যাম্পিং: দক্ষতা এবং নির্ভুলতা উভয়ই বাড়িয়ে একাধিক ক্ল্যাম্পিং ক্রিয়াকলাপের প্রয়োজনীয়তা হ্রাস করে।

র‌্যাপিড টুল পরিবর্তনগুলি: আরও সুবিধাজনক মেশিনিংয়ের জন্য সরঞ্জামের ব্যবস্থা সরলকরণ, উচ্চ-গতির সরঞ্জাম পরিবর্তনগুলি সমর্থন করে।

বিস্তৃত মেশিনিং: বহুমুখী মেশিনিং সক্ষমতা সক্ষম করে শেষ মুখ এবং পক্ষগুলির সম্মিলিত প্রক্রিয়াজাতকরণের সুবিধার্থে বিভিন্ন ফাংশন সরবরাহ করে।

মেশিন ট্র্যাভেল ডায়াগ্রাম

CNC Turning Milling Compound Machining Center

পণ্যের বিবরণ

প্যারামিটার তালিকা

আইটেম	লেদ মডেল	ইউনিট	CK46-4+4+y	CK52-4+4+y
প্রসেসিং স্কোপ	বিছানা উপর দোল	মিমি	Ø 500
	সর্বাধিক টার্নিং বাইরের বৃত্তের দৈর্ঘ্য	মিমি	320
	সর্বোচ্চ বার ব্যাস	মিমি	Ø 45	Ø 51 ~ 55
প্রধান অক্ষ	স্পিন্ডল হেড টাইপ		এ 2-5	এ 2-6

	স্পিন্ডল মাধ্যমে গর্তের ব্যাস	মিমি	Ø 56	Ø 66
	সর্বাধিক স্পিন্ডল গতি	আর/মিনিট	6000 (4500 এ সেট করা)	4500 (3500 এ সেট করা)
ফিড	এক্স/জেড/ওয়াই অক্ষের কার্যকর ভ্রমণ	মিমি	800/470/260

	এক্স/জেড/ওয়াই অক্ষের সর্বাধিক দ্রুত গতিবিধি	মো/আমার	24 (সেটিং 18)/24 (সেটিং 18)/15 (সেটিং 8)
	এক্স/জেড/ওয়াই অক্ষ স্ক্রু রড	মিমি	32/32/25
	এক্স/জেড/ওয়াই অক্ষ রেল	মিমি	35/35/25
ছুরি টাওয়ার	আটটি স্টেশন বুড়ি	পিসি	8 টি স্টেশন, ডাবল হোল সরঞ্জামধারীদের সাথে সজ্জিত করা যেতে পারে, 12 টি স্টেশন সহ al চ্ছিক
পাওয়ার হেড	পাওয়ার হেড টুল হোল্ডিং ফর্ম		ER25


	পাওয়ার হেড টুল	পিসি	জেড-অক্ষ 4+এক্স-অক্ষ 4, 4 টি অতিরিক্ত স্থির সরঞ্জামধারীরা ইনস্টল সহ
	পাওয়ার হেডের সর্বাধিক গতি	আর/মিনিট	6000 (4000 এ সেট করা), সাধারণত 4000 থেকে পণ্যগুলি প্রক্রিয়া করতে ব্যবহৃত হতে পারে
	পাওয়ার হেড শ্যাফ্ট এবং শ্যাফটের মধ্যে দূরত্ব	মিমি	65
বৈদ্যুতিক যন্ত্রপাতি	প্রধান মোটর শক্তি/টর্ক	কেডব্লিউ / এনএম	নতুন প্রজন্ম 7.5kW, 47.75nm। 80 এরও বেশি প্রসেসিং ক্ষমতা সহ ইস্পাত অংশগুলি 11kW, 70.03nm দিয়ে বিকল্পভাবে সজ্জিত করা যেতে পারে

	এক্স/জেড/ওয়াই অক্ষ মোটর শক্তি/টর্ক	কেডব্লিউ / এনএম	1.3kW/8.39nm
	এক্স/জেড পাওয়ার হেড মোটর পাওয়ার/টর্ক	কেডব্লিউ / এনএম	1.7 কিলোওয়াট/8 এনএম
	পাওয়ার হেড মোটরের সর্বাধিক গতি	আর/মিনিট	5000
অন্য	স্পিন্ডল পজিশনিং ব্রেক ডিভাইস		জলবাহী চাপ


	বিছানা ঝোঁক	°	35 °
	মেশিন সরঞ্জাম দৈর্ঘ্য x প্রস্থ x উচ্চতা	মিমি	2200x1580x1900
	পুরো মেশিনের মোট ওজন	কেজি	3430
	মোট শক্তি	কেডব্লিউ	13
	গড় বিদ্যুৎ খরচ	কেডব্লিউ / এইচ	2

মেশিন সরঞ্জাম নির্ভুলতা

মেশিনের নির্ভুলতা, জিংফাস ফ্যাক্টর স্ট্যান্ডার্ড ：
প্রধান পরীক্ষা আইটেম	স্কিম্যাটিক ডায়াগ্রাম	কারখানার মান


স্পিন্ডল রেডিয়াল বিট		বাইরের শঙ্কু রানআউট সনাক্ত করুন	0.0035


এক্স-অক্ষ পুনরাবৃত্তি অবস্থান		এক্স-অক্ষের বারবার অবস্থান সনাক্ত করুন। দ্রষ্টব্য: ঠান্ডা ইঞ্জিন এবং হট ইঞ্জিনের ত্রুটিটি অফসেট করতে প্রথমে প্রায় 50 বার পূর্বাভাস দিন এবং তারপরে পুনরাবৃত্তি অবস্থানটি সনাক্ত করুন।	0.003


জেড-অক্ষ পুনরাবৃত্তি অবস্থান		জেড অক্ষের উপর বারবার অবস্থান সনাক্ত করুন। দ্রষ্টব্য: ঠান্ডা ইঞ্জিন এবং হট ইঞ্জিনের ত্রুটিটি অফসেট করতে প্রথমে প্রায় 50 বার পূর্বাভাস দিন এবং তারপরে পুনরাবৃত্তি অবস্থানটি সনাক্ত করুন।	0.003


ওয়াই-অক্ষ পুনরাবৃত্তি অবস্থান		Y অক্ষের উপর বারবার অবস্থান সনাক্ত করুন। দ্রষ্টব্য: ঠান্ডা ইঞ্জিন এবং হট ইঞ্জিনের ত্রুটিটি অফসেট করতে প্রথমে প্রায় 50 বার পূর্বাভাস দিন এবং তারপরে পুনরাবৃত্তি অবস্থানটি সনাক্ত করুন।	0.004


সি অক্ষ পুনরাবৃত্তি অবস্থান		সি-অক্ষের স্থির বিন্দু পুনরায় স্থাপনের বিষয়টি সনাক্ত করুন, দ্রষ্টব্য: ঠান্ডা ইঞ্জিন এবং হট ইঞ্জিনের ত্রুটিটি অফসেট করার জন্য প্রথমে প্রায় 50 বার পূর্বাভাস দিন এবং তারপরে পুনরাবৃত্তি অবস্থানটি সনাক্ত করুন	20 আর্ক সেকেন্ড


সি অক্ষের অবস্থান রোটারি		সি-অক্ষের এলোমেলো অবস্থানের নির্ভুলতা সনাক্ত করুন, দ্রষ্টব্য: ঠান্ডা ইঞ্জিন এবং হট ইঞ্জিনের ত্রুটিটি অফসেট করার জন্য প্রথমে প্রায় 50 বার পূর্বাভাস দিন এবং তারপরে পুনরাবৃত্তি সেটিংস পরীক্ষা করুন	72 আর্ক সেকেন্ড


পাওয়ার হেড ক্ল্যাম্পিং বিট		শঙ্কু বীট	0.015

পাওয়ার হেড ক্ল্যাম্পিং বিট		ক্ল্যাম্পিং মারধর	0.01

যদি গ্রাহক x/z/y অক্ষের আইএসও বা ভিডি 1 যথার্থতা পরীক্ষা করতে চান তবে এটি চুক্তিটি লেখার সময় নির্ধারিত হবে। গ্রাহককে অবশ্যই জিংফুসি কারখানার প্রাথমিক গ্রহণযোগ্যতার একই সময়ে এই আইটেমটি পরীক্ষা করতে হবে।
