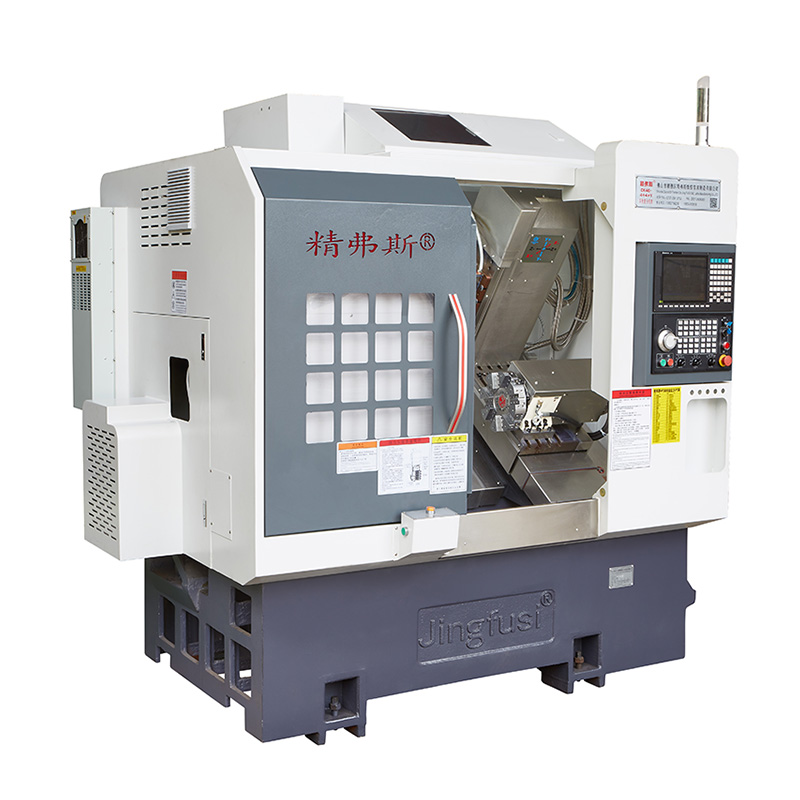

টার্ন-মিল মেশিনিং মেশিন

জিংফুসি® টার্ন-মিল মেশিনিং মেশিনটি মাইক্রো উপাদান, মাইক্রো শ্যাফ্টস, বৈদ্যুতিন সংযোগকারী, চশমা, ঘড়ি এবং বিভিন্ন হার্ডওয়্যার আনুষাঙ্গিকগুলির মতো জটিল আকার সহ অংশগুলির ব্যাপক উত্পাদনের জন্য বিশেষভাবে উপযুক্ত।

মডেল:CK52-5+5+Y

অনুসন্ধান পাঠান

পণ্যের বর্ণনা

টার্ন-মিল মেশিনিং মেশিনে উচ্চ নির্ভুলতা এবং উচ্চ দক্ষতার বৈশিষ্ট্য রয়েছে। এটি গাইড বুশিং এবং কোনও গাইড বুশিংয়ের মধ্যে স্যুইচ করতে পারে, ওয়ার্কপিসের দৈর্ঘ্য অনুসারে উপযুক্ত প্রক্রিয়াজাতকরণ সম্পাদন করতে পারে এবং এর একটি যুক্তিসঙ্গত কাঠামো রয়েছে। তিনটি অক্ষই লিনিয়ার রোলিং গাইড ব্যবহার করে, যার মধ্যে ভাল পরিধানের প্রতিরোধ এবং উচ্চ নির্ভুলতা রয়েছে। , একটি সার্ভো মোটর দ্বারা চালিত, লিনিয়ার সরঞ্জাম সারি কাঠামোর দ্রুত সরঞ্জাম পরিবর্তনের বৈশিষ্ট্য রয়েছে, সিএনসি সিস্টেমের সম্পূর্ণ ফাংশন রয়েছে এবং এটি নিয়ন্ত্রণ করা সহজ। গাইড স্লিভ-কম প্রসেসিংয়ের জন্য গ্রাইন্ডিং উপকরণগুলির প্রয়োজন হয় না এবং উচ্চ গতি এবং উচ্চ নির্ভুলতার সাথে বারগুলি প্রক্রিয়া করতে পারে এবং সর্বনিম্ন অবশিষ্ট উপাদানগুলি কেবল 30 মিমি। Al চ্ছিক সাইড প্রসেসিং ডিভাইস ড্রিলিং এবং মিলিং প্রক্রিয়াগুলি উপলব্ধি করতে পারে।

মেশিন ট্র্যাভেল ডায়াগ্রাম

পণ্যের বিবরণ

প্যারামিটার তালিকা

আইটেম	বিষয়বস্তু	ইউনিট	CK46-5+5+y	CK52-5+5+y
প্রসেসিং স্কোপ	বিছানা উপর দোল	মিমি	Ø 500
	সর্বাধিক টার্নিং বাইরের বৃত্তের দৈর্ঘ্য	মিমি	320
	সর্বোচ্চ বার ব্যাস	মিমি	Ø 45	Ø 51 ~ 55
প্রধান অক্ষ	সর্বাধিক স্পিন্ডল গতি	আর/মিনিট	6000 (4000 এ সেট করা)	4500 (3500 এ সেট করা)
	স্পিন্ডল হেড টাইপ		এ 2-5	এ 2-6
	স্পিন্ডল মাধ্যমে গর্তের ব্যাস	মিমি	Ø 56	Ø 66
ফিড	এক্স/জেড/ওয়াই অক্ষ সর্বাধিক স্ট্রোক	মিমি	800/470/310
	এক্স/জেড/ওয়াই অক্ষের সর্বাধিক দ্রুত গতিবিধি	মো/আমার	24 (সেটিং 18)/24 (সেটিং 18)/15 (সেটিং 8)
	এক্স/জেড/ওয়াই অক্ষ স্ক্রু রড	মিমি	32/32/25
	এক্স/জেড/ওয়াই অক্ষ রেল	মিমি	35/35/25
ছুরি টাওয়ার	আটটি স্টেশন বুড়ি	পিসি	8 টি স্টেশন, ডাবল হোল সরঞ্জামধারীদের সাথে সজ্জিত করা যেতে পারে, 12 টি স্টেশন সহ al চ্ছিক
পাওয়ার হেড	পাওয়ার হেড টুল হোল্ডিং ফর্ম		ER25
	পাওয়ার হেডের সর্বাধিক গতি	আর/মিনিট	6000 (4000 এ সেট করা), সাধারণত 4000 থেকে পণ্যগুলি প্রক্রিয়া করতে ব্যবহৃত হতে পারে
	সর্বাধিক ইনস্টলেশন ড্রিলিং এবং মিলিং হেড ব্যাস	মিমি	Ø 16
	পাওয়ার হেড শ্যাফ্ট এবং শ্যাফটের মধ্যে দূরত্ব	মিমি	65
বৈদ্যুতিক যন্ত্রপাতি	প্রধান মোটর শক্তি/টর্ক	কেডব্লিউ / এনএম	7.5 কিলোওয়াট/47.75nm, 80 এবং তার বেশি প্রসেসিং ক্ষমতা সহ স্টিলের অংশগুলির জন্য al চ্ছিক 11 কেডব্লিউ/70.03nm
	এক্স/জেড/ওয়াই অক্ষ মোটর শক্তি/টর্ক	কেডব্লিউ / এনএম	ইয়াসকাওয়া 1.8kW/11.5nm। Al চ্ছিক নতুন প্রজন্ম 2.4 কিলোওয়াট/11.5nm রেটেড
	এক্স/জেড পাওয়ার হেড মোটর পাওয়ার/টর্ক	কেডব্লিউ / এনএম	2.4 কিলোওয়াট/11.5nm
	পাওয়ার হেড মোটরের সর্বাধিক গতি	আর/মিনিট	5000
অন্য	স্পিন্ডল পজিশনিং ব্রেক ডিভাইস		জলবাহী চাপ
	বিছানা ঝোঁক	°	35 °
	ছুরি টেবিল প্লেট দৈর্ঘ্য x প্রস্থ	মিমি	700x290
	মেশিন সরঞ্জাম দৈর্ঘ্য x প্রস্থ x উচ্চতা	মিমি	2200x1580x2000
	পুরো মেশিনের মোট ওজন	কেজি	3430
	মোট শক্তি	কেডব্লিউ	13
	গড় বিদ্যুৎ খরচ	কেডব্লিউ / এইচ	2

মেশিন সরঞ্জাম নির্ভুলতা

মেশিনের নির্ভুলতা, জিংফাস ফ্যাক্টর স্ট্যান্ডার্ড ：
প্রধান পরীক্ষা আইটেম	স্কিম্যাটিক ডায়াগ্রাম	কারখানার মান


স্পিন্ডল রেডিয়াল বিট		বাইরের শঙ্কু রানআউট সনাক্ত করুন	0.0035


এক্স-অক্ষ পুনরাবৃত্তি অবস্থান		এক্স-অক্ষের বারবার অবস্থান সনাক্ত করুন। দ্রষ্টব্য: ঠান্ডা ইঞ্জিন এবং হট ইঞ্জিনের ত্রুটিটি অফসেট করতে প্রথমে প্রায় 50 বার পূর্বাভাস দিন এবং তারপরে পুনরাবৃত্তি অবস্থানটি সনাক্ত করুন।	0.003


জেড-অক্ষ পুনরাবৃত্তি অবস্থান		জেড অক্ষের উপর বারবার অবস্থান সনাক্ত করুন। দ্রষ্টব্য: ঠান্ডা ইঞ্জিন এবং হট ইঞ্জিনের ত্রুটিটি অফসেট করতে প্রথমে প্রায় 50 বার পূর্বাভাস দিন এবং তারপরে পুনরাবৃত্তি অবস্থানটি সনাক্ত করুন।	0.003


ওয়াই-অক্ষ পুনরাবৃত্তি অবস্থান		Y অক্ষের উপর বারবার অবস্থান সনাক্ত করুন। দ্রষ্টব্য: ঠান্ডা ইঞ্জিন এবং হট ইঞ্জিনের ত্রুটিটি অফসেট করতে প্রথমে প্রায় 50 বার পূর্বাভাস দিন এবং তারপরে পুনরাবৃত্তি অবস্থানটি সনাক্ত করুন।	0.004


সি অক্ষ পুনরাবৃত্তি অবস্থান		সি-অক্ষের স্থির বিন্দু পুনরায় স্থাপনের বিষয়টি সনাক্ত করুন, দ্রষ্টব্য: ঠান্ডা ইঞ্জিন এবং হট ইঞ্জিনের ত্রুটিটি অফসেট করার জন্য প্রথমে প্রায় 50 বার পূর্বাভাস দিন এবং তারপরে পুনরাবৃত্তি অবস্থানটি সনাক্ত করুন	20 আর্ক সেকেন্ড


সি অক্ষের অবস্থান রোটারি		সি-অক্ষের এলোমেলো অবস্থানের নির্ভুলতা সনাক্ত করুন, দ্রষ্টব্য: ঠান্ডা ইঞ্জিন এবং হট ইঞ্জিনের ত্রুটিটি অফসেট করার জন্য প্রথমে প্রায় 50 বার পূর্বাভাস দিন এবং তারপরে পুনরাবৃত্তি সেটিংস পরীক্ষা করুন	72 আর্ক সেকেন্ড


পাওয়ার হেড ক্ল্যাম্পিং বিট		শঙ্কু বীট	0.015

পাওয়ার হেড ক্ল্যাম্পিং বিট		ক্ল্যাম্পিং মারধর	0.01

যদি গ্রাহক x/z/y অক্ষের আইএসও বা ভিডি 1 যথার্থতা পরীক্ষা করতে চান তবে এটি চুক্তিটি লেখার সময় নির্ধারিত হবে। গ্রাহককে অবশ্যই জিংফুসি কারখানার প্রাথমিক গ্রহণযোগ্যতার একই সময়ে এই আইটেমটি পরীক্ষা করতে হবে।
